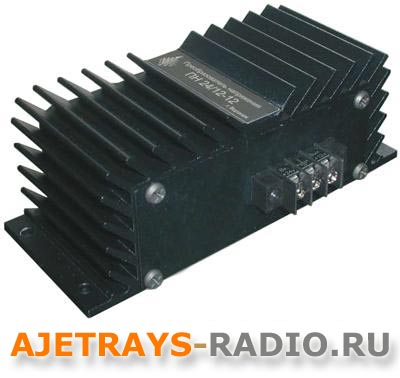

Импульсный преобразователь напряжения ПН 24/12 Вольт 12 Ампер
предназначен для питания усилителя мощности радиочастотного диапазона
и другой аппаратуры, рассчитанной на номинальное входное напряжение
12 В, от бортовой сети автомобиля с номинальным напряжением 24 Вольта.
Преобразователь стабилизированного тока ПН 24/12-12 обеспечивает
электропитание устройств пользователя с суммарной потребляемой мощностью
до 150 Вт. Понижающий
преобразователь тока Базис ПН 24/12-12 преобразует входящее постоянное
напряжение электрической сети автотранспорта от 20 до 32 Вольт,
в постоянный ток напряжением 13.5 В. Импульсный адаптер питания
ПН 24/12 Вольт 12 Амперный способен при кратковременном режиме работы
выдерживать максимальный ток нагрузки 14 Ампер. Преобразователи
напряжения серии ПН 24/12-12 используются для подключения радиостанций
и других приборов и устройств, требующих для своей работы напряжение
питания 12 Вольт, к бортовому питанию грузового автомобиля (24 Вольта),
катера и других транспортных средств, в которых используется другое
напряжение питания. Импульсный преобразователь постоянного напряжения
ПН 24/12 Вольт 12 Ампер обеспечивает защиту оконечных устройств
от перенапряжения.
Конвертор напряжения ПН 24 12-12 - это самый недорогой и малогабаритный
преобразователь в линейке конверторов "ПН 24/12". При проектировании
этого адаптера постоянного тока большое внимание уделялось высокой
стабильности и отсутствию пульсаций выходного напряжения, электромагнитной
совместимости с различными средствами связи, надежности и долговечности.
Малогабаритный преобразователь Bazis ПН 24/12-12 рассчитан на эксплуатацию
в салоне (кабине) автомобиля с температурой окружающей среды от
– 25 °C до 55 °C и относительной влажностью воздуха не более 93%
при температуре 25 °C.
Импульсные преобразователи напряжения ПН 24/12-12 с успехом работают
в электросетях тракторов, автомобилей, спецтехники и других системах
электропитания дополнительного оборудования автотранспорта в условиях
вибраций, постоянного изменения температур и влажности. Импульсные
преобразователи Базис выполненные на современной элементной базе
и схемотехнике будут актуальны в использовании как у профессиональных
работников автотранспорта, так и у простых автомобилистов.
Функциональные особенности преобразователя напряжения Bazis
ПН 24/12 Volt 12 A
- Защита от перегрузки по току на выходе
- Защита от короткого замыкания на выходе
- Защита от аварийного повышения напряжения на выходе
- Защита от перегрева
Технические характеристики модели преобразователя ПН 24 12-12
Модель
|
Базис ПН 24/12-12 |
Максимальный ток нагрузки, А |
12,0 |
Максимальный выходной ток (ток срабатывания защиты от
перегрузки) А, не более |
14 |
Выходное напряжение, В |
13,5 ± 0,1 |
Входное напряжение, В |
20 – 32 |
Максимальный входной ток, А, не более |
10 |
КПД, %, не менее |
90 |
Размах пульсаций: |
|
Эффективное значение, мВ, не более |
10 |
Амплитудное значение, мВ, не более |
100 |
Температура срабатывания тепловой защиты, °C |
75 ± 5 |
Температура восстановления тепловой защиты, °C |
50 ± 5 |
Диапазон рабочих температур окружающей среды, °C |
от –25 до +55 |
Габаритные размеры корпуса, мм, не более |
151 × 80 × 55 |
Масса, кг, не более |
0,44 |
Комплектация импульсного преобразователя ПН 24/12 Вольт 12 Ампер
- Преобразователь напряжения Bazis ПН 24/12 Volt 12 A
- Инструкция по эксплуатации
- Упаковка
|
